Duiker van N-ERGIE, Neurenberg
HSI 150-K2 HSI 90-K2 KES-M 150 KES-M 90 Aardingsdoorvoere
AFDICHTING ACHTERAF VAN REEDS AANGELEGDE KABELS MET AANSLUITING VAN EEN MANTELBUIS EN DE INBOUW VAN KABELDOORVOEREN VOOR LATERE AANSLUITINGEN
DUIKER VAN N-ERGIE, NEURENBERG
DUIKER VAN N-ERGIE, NEURENBERG
Projectgegevens
Afdichting achteraf van reeds aangelegde kabels met aansluiting van een mantelbuis en de inbouw van kabeldoorvoeren voor latere aansluitingen.

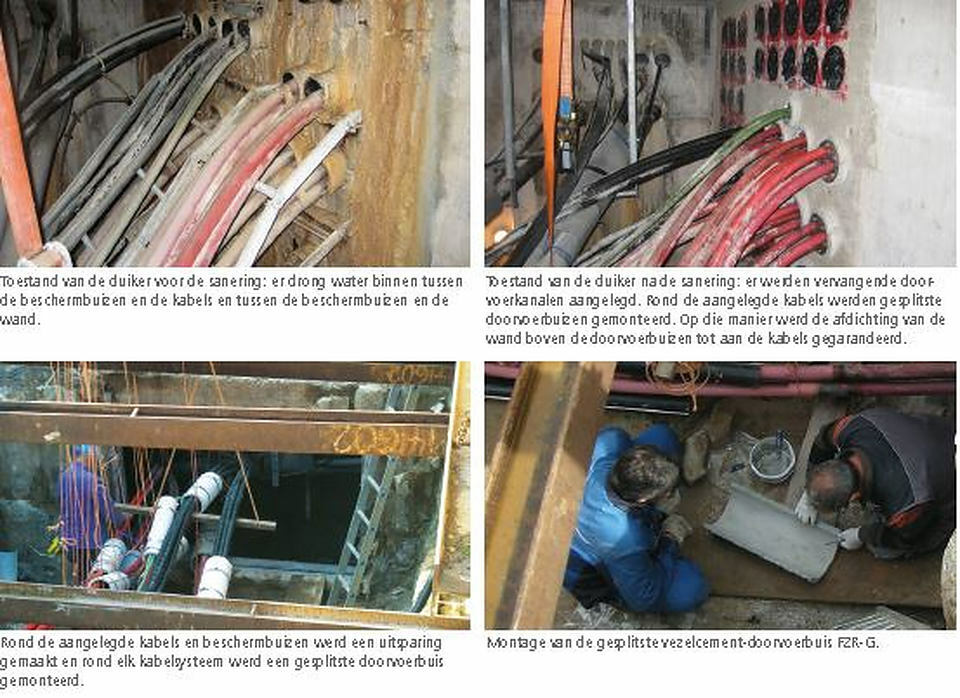

Toestand van de duiker voor de sanering:
er drong water binnen tussen de beschermbuizen en de kabels en tussen de beschermbuizen en de wand.
Toestand van de duiker na de sanering:
er werden vervangende doorvoerkanalen aangelegd. Rond de aangelegde kabels werden gesplitste doorvoerbuizen gemonteerd. Op die manier werd de afdichting van de wand boven de doorvoerbuizen tot aan de kabels gegarandeerd.
Rond de aangelegde kabels en beschermbuizen werd een uitsparing gemaakt en rond elk kabelsysteem werd een gesplitste doorvoerbuis gemonteerd.
Montage van de gesplitste vezelcement-doorvoerbuis FZR-G.
De kabelsystemen werden opgevangen met koorden om een veilige positionering in de bekisting te verzekeren.
Inbouw van de afdichtpakkingen HSI 150-K2 en de gesplitste doorvoerbuis FZR-G.
De bekisting werd verwijderd en er werd een optimaal gegoten betonlaag zichtbaar
De duikerwand werd met een met kunststof gemodificeerde dikke bekleding behandeld.
Alle kabels werden achteraf met gesplitste, op maat gefabriceerde HRD-drukdichtingen in de doorvoerbuizen afgedicht.
Aangesloten kabels
Rond 28 dubbele afdichtpakkingen HSI 150-K2 werden als reserve in de nominale breedtes 110 en 150 mm aangesloten op de flexibele mantelbuizen KES-M 150. Op die manier kunnen zonder ingrijpende werkzaamheden ook later nog kabels in de duiker worden aangelegd. De kabelinvoersystemen werden hermetisch afgesloten met speciale manchetten
