Kabeldoorvoeren

Aardingsdoorvoer

HEA

Op de lijst favorietenOp de lijst favorieten
Aardingsdoorvoer -
USP
  • gepatenteerde beveiliging tegen verdraaien door speciale omtrek van de contactring
Voor inbouw in lijn met de bekisting in waterdicht beton. Via de tweezijdige schroefdraad in de geleider is het aansluiten van de aarding mogelijk.
Aardingsdoorvoer -

Feiten

Voordelen:

  • gekeurde geleiding van de kortsluitstroom
  • dichtheid naar beton door waterkering
  • tweezijdig waterdichte aansluitschroef (blind)
  • corrosiebestendig

Leveringsomvang:

  • Bekistingspanelen met 4 spijkergaten

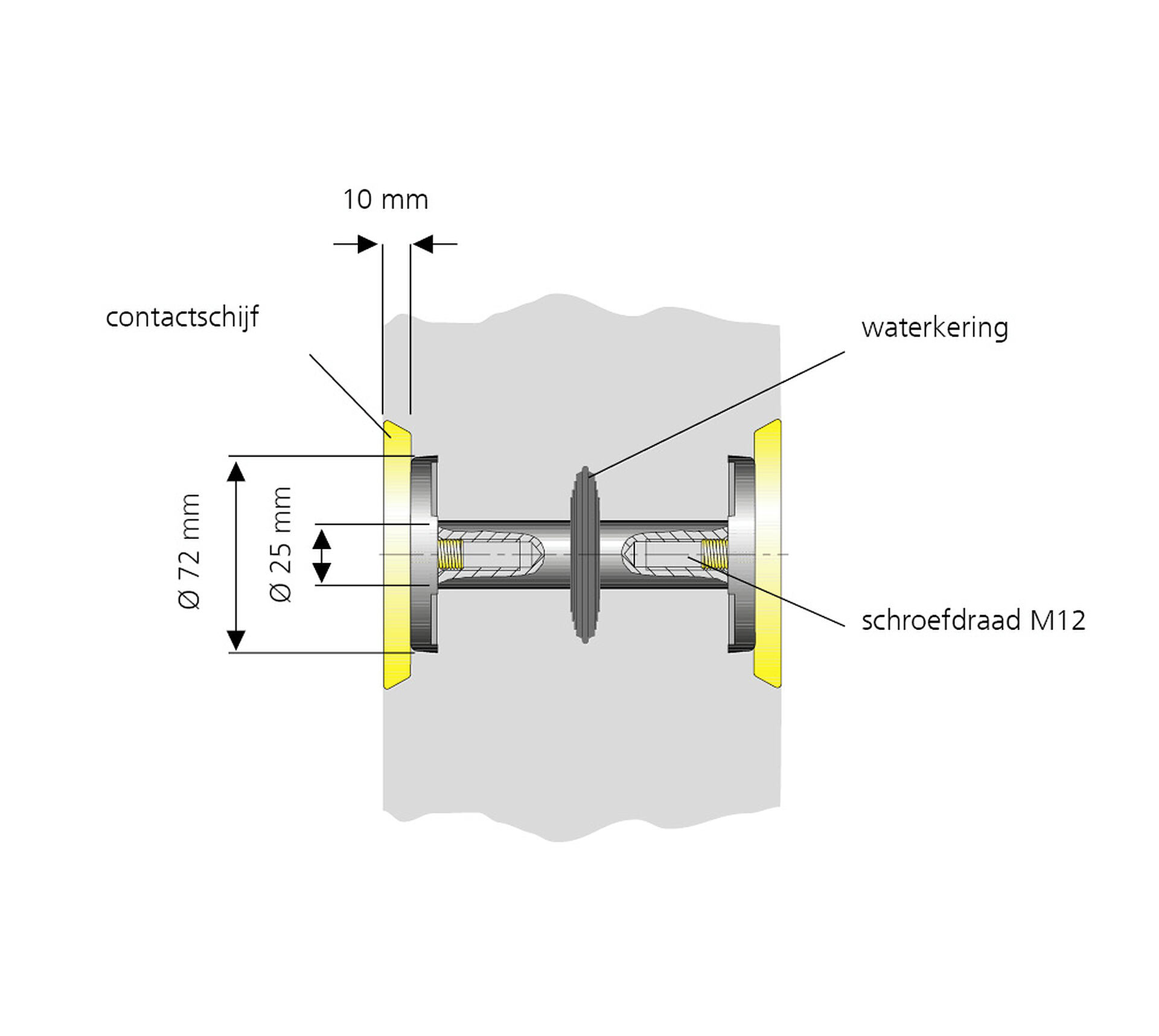

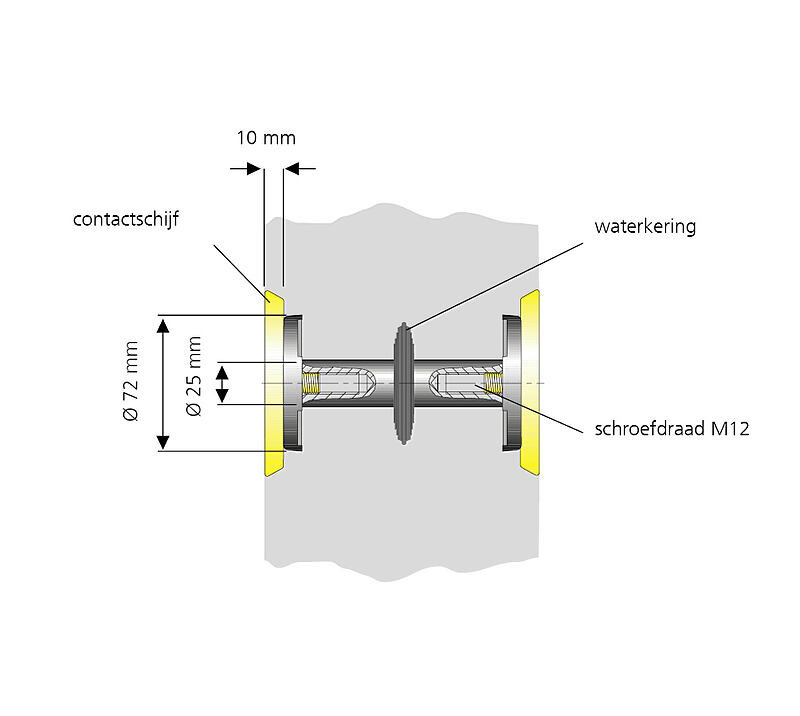

Afmetingen:

  • Geleidende kern: rond, Ø 25 mm
  • Contactring: Ø 72 mm
  • voor wanddiktes: > 70 mm

Toepassingsgebied:

  • Belastbaarheidsklasse waterdicht beton 1 i 2

Materiaal:

  • Geleidende kern en contactring: roestvrijstaal V4A (AISI 316L)
  • Waterkering: NBR
  • Bekistingspanelen: PE

Keuringen/normen:

  • DIN 18014
  • DIN EN 62305-3
  • VDE 0185-305-3 (met bliksemafleider)
Downloads

Montagehandleiding

Testberichten

Datasheet & aanbestedingstekst

Om de datasheet en de aanbestedingsteksten te kunnen downloaden, moet u eerst het product hieronder samenstellen om vervolgens met het symbool Download symbol het downloaden te starten.

Varianten

Schroefaansluiting Wanddikte (mm) Bestelcode Artikelnummer GTIN
M12 70 HEA M12/70 1700010070 4052487044479
Datasheet en aanbestedingstekst downloaden
title=
M12 80 HEA M12/80 1700010080 4052487044486
Datasheet en aanbestedingstekst downloaden
title=
M12 90 HEA M12/90 1700010090 4052487123501
Datasheet en aanbestedingstekst downloaden
title=
M12 100 HEA M12/100 1700010100 4052487044493
Datasheet en aanbestedingstekst downloaden
title=
M12 110 HEA M12/110 1700010110 4052487123518
Datasheet en aanbestedingstekst downloaden
title=
M12 120 HEA M12/120 1700010120 4052487123525
Datasheet en aanbestedingstekst downloaden
title=
M12 130 HEA M12/130 1700010130 4052487123532
Datasheet en aanbestedingstekst downloaden
title=
M12 140 HEA M12/140 1700010140 4052487123549
Datasheet en aanbestedingstekst downloaden
title=
M12 150 HEA M12/150 1700010150 4052487044509
Datasheet en aanbestedingstekst downloaden
title=
