Dubbele dichtpakking

om in te storten in beton

HSI90 K2/X

  • Drukdichtheid t.o.v. beton door opgespoten 3-ribben afdichting
Voor tweezijdig gas- en waterdichte aansluiting van systeemdeksels voor kabels en mantelbuizen, voor maximale flexibiliteit bij later gebruik.

Feiten

Toepassingsgebied:

  • Waterdicht beton belastingsklasse 1, Waterdicht beton belastingsklasse 2

Voordelen:

  • tweezijdige aansluiting voor systeemafdichting mogelijk (bijv. aansluiting mantelbuis en kabelafdichting)
  • Pakketvorming door insteekbaar framesysteem, leverbaar af fabriek

Leveringsomvang:

  • 2 drukdichte afsluitdeksels

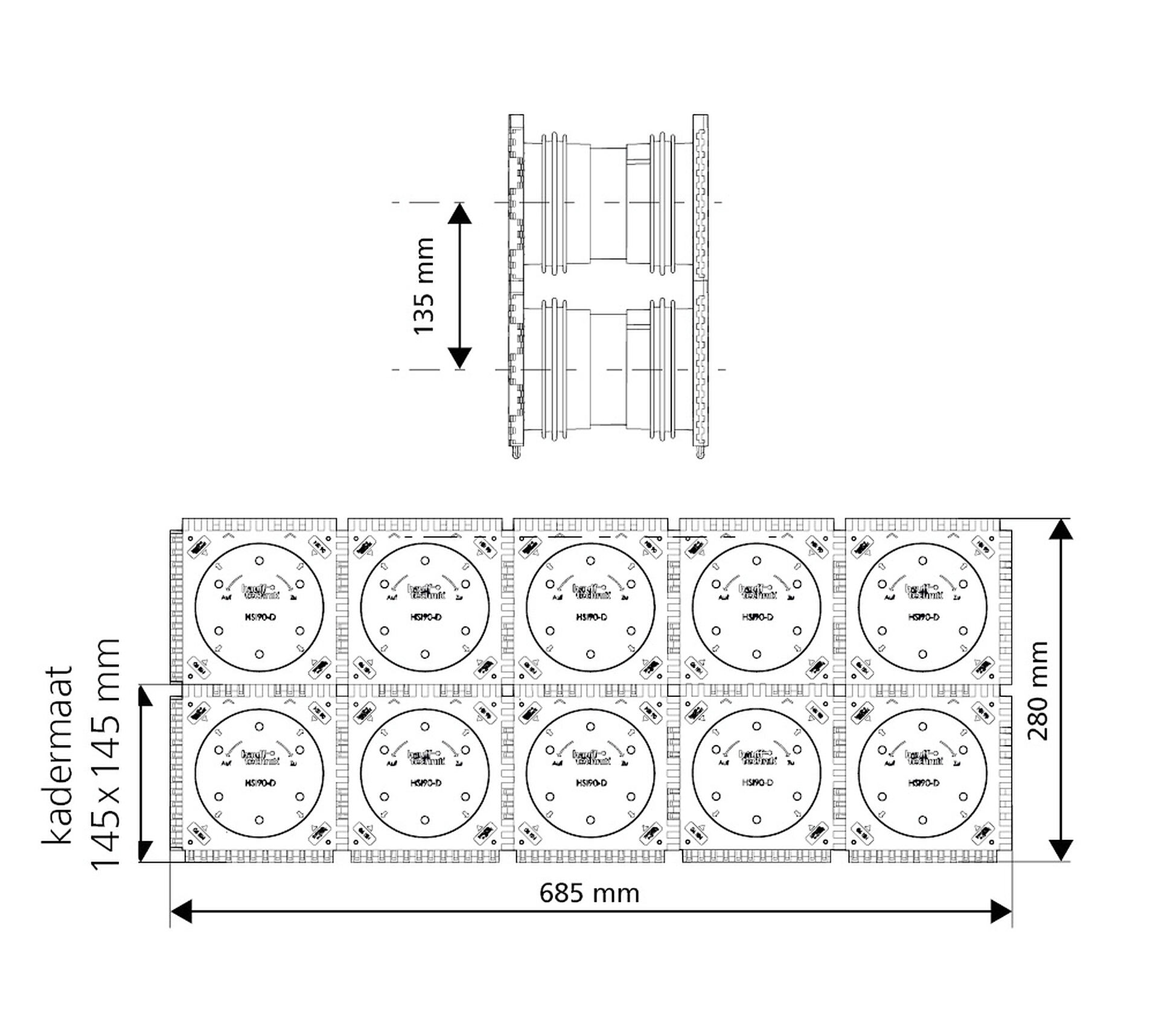

Afmetingen:

  • Framemaat: 145 x 145 mm (per afdichtpakking)
  • Asafstand: 135 mm
  • Minimum wanddikte: 100 mm

Materiaal:

  • Afdichtpakking: ABS met 3-ribben afdichting van TPE
  • Tussenbuis: PVC
  • Afsluitdeksels: ABS met afdichting van EPDM

Dichtheid:

  • gas- en waterdicht tot 2,0 bar
Downloads

Technische tekeningen

Montagehandleiding

Testberichten

Datasheet & aanbestedingstekst

Om de datasheet en de aanbestedingsteksten te kunnen downloaden, moet u eerst het product hieronder samenstellen om vervolgens met het symbool het downloaden te starten.

Varianten

Wanddikte (mm)BestelnaamArtikelnr.
100HSI90 1x1 K2/1003030304960
110HSI90 1x1 K2/1103030318961
120HSI90 1x1 K2/1203030309799
130HSI90 1x1 K2/1303030309801
140HSI90 1x1 K2/1403030303704
150HSI90 1x1 K2/1503030475595
200HSI90 1x1 K2/2003030440556
240HSI90 1x1 K2/240 3030449822
250HSI90 1x1 K2/2503030440663

Configurator

Wanddikte (X):mm100-500
Voor dubbele of elementwanden:
Pakketvorming:
Rijen boven elkaar (Y):1-10
Rijen naast elkaar (Z):1-10

Uw individuele bestelnaam:

Uw individuele artikelnummer(s):

Op de lijst favorieten
Datasheet downloaden
Aanbestedingsteksten: TextWord

Er kan niet gegarandeerd worden dat de door u ingevoerde beleggingsconstellatie uitvoerbaar is. Bij een aanvraag zullen wij de gewenste belegging nog een keer controleren.
