Kabeldoorvoeren

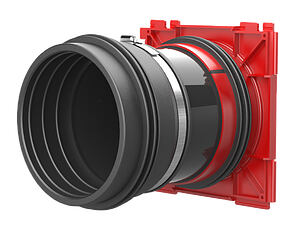

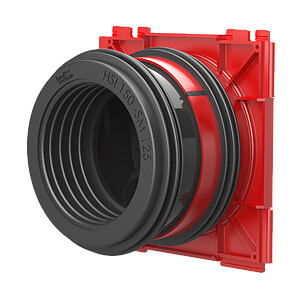

Enkelvoudige afdichtpakking met rubber steekmof

voor het in beton storten en aansluiten van gladde mantelbuizen

HSI150 GSM

Op de lijst favorietenOp de lijst favorieten
Enkelvoudige afdichtpakking met rubber steekmof - voor het in beton storten en aansluiten van gladde mantelbuizen
USP
  • Drukdichtheid t.o.v. beton door opgespoten 3-ribben afdichting
  • Keurmerk: dichtheid af fabriek. Controlemogelijkheid bij onopzettelijk of onbevoegd openen van het afsluitdeksel
  • Keurmerk: dichtheid af fabriek. Controlemogelijkheid bij onopzettelijk of onbevoegd openen van het afsluitdeksel
Voor de eenzijdige aansluiting van systeemafdichtingen voor kabels (binnenzijde) en van mantelbuizen (buitenzijde).
Enkelvoudige afdichtpakking met rubber steekmof - voor het in beton storten en aansluiten van gladde mantelbuizen

Feiten

Voordelen:

  • enkelvoudige aansluiting mogelijk voor systeemafdichting en geïntegreerde rubber steekmof voor de aansluiting van gladde mantelbuizen
  • geen extra componenten voor de buisaansluitingen nodig
  • ook na aansluiting van een lege buis absoluut gas- en waterdicht door drukdichte afsluitdeksel

Leveringsomvang:

  • drukdicht afsluitdeksel

Afmetingen:

  • Framemaat: 220 x 220 mm
  • Asafstand: 210 mm, met afstandhouder vergroting van de asafstand naar 250 mm

Kenmerken:

  • FHRK-gecertificeerd
  • het gebruik van de afstandhouder HSI-AH 40 wordt aanbevolen, bij HSI150-GSM 160 moet deze worden gebruikt

Toepassingsgebied:

  • Waterdicht beton 1, waterdicht beton belastbaarheidsklasse 2

Materiaal:

  • Afdichtpakking: ABS met 3-ribben afdichting van TPE
  • Tussenbuis: PVC
  • Rubber steekmof: EPDM
  • Spanband bij HSI150 GSM160/X: W4
  • Afsluitdeksels: ABS met afdichting van TPE
  • Buisdeksel: PE resp. hulsplug: PVC

Dichtheid:

  • gas- en waterdicht tot 0,5 bar
  • radondicht
Downloads

Montagehandleiding

Testberichten

Datasheet & aanbestedingstekst

Om de datasheet en de aanbestedingsteksten te kunnen downloaden, moet u eerst het product hieronder samenstellen om vervolgens met het symbool Download symbol het downloaden te starten.

Varianten

Wanddikte (mm) Bestelcode Artikelnummer GTIN
120 110 HSI150 1x1 GSM110/120 3030303397 4052487222969
Datasheet en aanbestedingstekst downloaden
title=
130 110 HSI150 1x1 GSM110/130 2120203216 4052487135450
Datasheet en aanbestedingstekst downloaden
title=
150 110 HSI150 1x1 GSM110/150 2120203231 4052487119535
Datasheet en aanbestedingstekst downloaden
title=
200 110 HSI150 1x1 GSM110/200 3030303288 4052487222853
Datasheet en aanbestedingstekst downloaden
title=
240 110 HSI150 1x1 GSM110/240 3030303399 4052487222976
Datasheet en aanbestedingstekst downloaden
title=
250 110 HSI150 1x1 GSM110/250 3030303401 4052487222983
Datasheet en aanbestedingstekst downloaden
title=
300 110 HSI150 1x1 GSM110/300 3030303403 4052487222990
Datasheet en aanbestedingstekst downloaden
title=
365 110 HSI150 1x1 GSM110/365 3030303404 4052487223003
Datasheet en aanbestedingstekst downloaden
title=
400 110 HSI150 1x1 GSM110/400 3030303406 4052487223010
Datasheet en aanbestedingstekst downloaden
title=
Openklappen

Configurator

Mantelbuis buitendiameter (D):mm
Wanddikte (X):mm70-500
Pakketvorming:
Rijen boven elkaar (Y):1-10
Rijen naast elkaar (Z):1-10

Uw individuele bestelnaam:

Uw individuele artikelnummer(s):

Aanbestedingsteksten / PrijsweergaveOp de lijst favorieten
Datasheet downloaden
Aanbestedingsteksten: Download TextTextDownload WordWord

Er kan niet gegarandeerd worden dat de door u ingevoerde beleggingsconstellatie uitvoerbaar is. Bij een aanvraag zullen wij de gewenste belegging nog een keer controleren.
